Precizne aluminijumske optičke klupe 6061 T6 razreda

Pregled inženjeringa proizvoda i mogućnosti preciznog glodanja

Čvrsti montažni temelji izgrađeni pomoću više-osni CNC glodanja za zahtjevne fotoničke i laserske sisteme.

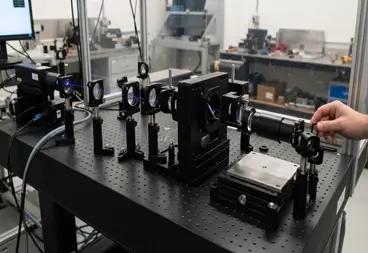

Precizne CNC obrađene aluminijumske optičke klupe dizajnirane su za optomehaničke postavke visoke-čvrstoće, lasersko poravnanje i laboratorijske platforme za izradu ploča. Korištenje visoke-čistoće6061-T6 i 7075-T6 aluminijum, ove ploče imaju precizne-matrice sa narezima u standardnim 25mm metričkim (M6) ili 1-imperijalnim (1/4"-20) konfiguracijama. Mogućnosti mašine pokrivaju čvrste aluminijumske ploče do 2000mm dužine i saćaste strukture lagane aluminijumske ploče visoke krutosti.

Obrada je uključena4-osni i 5-osni CNC obradni centrieliminira kumulativne greške pozicioniranja preko velikih mreža rupa. Specijalizirana površinska obrada uključuje mat crne eloksirane aluminijske optičke matične ploče za apsorpciju rasute svjetlosti i provodljive hromatne premaze sa niskim-otplinjavanjem za vakuum-kompatibilne aluminijske optičke matične ploče.

{0}}Studije slučajeva i analiza kvarova

Rješavanje kritičnih inženjerskih nedostataka u iskrivljenju ravnosti, akumulaciji koraka i ispuštanju komore.

Unutrašnji rezidualni napon i dugotrajni-odnos ravnosti

· Incident:1200 mm x 600 mm x 12,7 mm čvrsta 6061-T6 aluminijumska optička klupa isporučena u laboratoriju Evropskog univerziteta zadovoljila je početnu specifikaciju ravnosti (0,02 mm/m) nakon fabričke inspekcije. Nakon 30 dana skladištenja, unutrašnje opuštanje naprezanja izazvalo je središnji luk od 0,08 mm, narušavajući koaksijalnost laserskog snopa preko optičke putanje od 1,2 m.

· Osnovni uzrok:Jednostepena-konvencionalna obrada dovela je do asimetrične raspodjele zaostalog naprezanja preko gornje i donje glodane čeone bez srednjeg žarenja{1}}za rasterećenje naprezanja.

· Korektivna radnja:Implementiran je tro-protokol za ublažavanje naprezanja-: visoko-spuštanje naprezanja nakon grubog glodanja (345^∘C 2 sata), stabilizacija niske-temperature nakon polu{2}}završne obrade (160^∘C 4 sata), i konačno vještačko starenje. Dodano je obavezno statično zadržavanje od 7- dana prije konačnog ponovnog mjerenja CMM.

· Podaci o verifikaciji:Ploče podvrgnute ovom procesu pokazuju pomjeranje ravnosti manje od ili jednako 0,005 mm/m tokom 6-mjesečnog perioda statičkog praćenja.

Kumulativna greška nagiba u velikim matricama rupa s navojem

· Incident:Integrator optičkog sistema iskusio je povezivanje poravnanja kada je montirao niz više-osnih linearnih stepenica preko prilagođene metričke aluminijumske optičke matične ploče m6. Tolerancije pojedinačnih rupa-do-otvora dostigle su ±0,02 mm, ali kumulativna greška udaljenosti dostigla je 0,10 mm u rasponu od 1 m na granici ploče.

· Osnovni uzrok:Standardna CNC linearna interpolacija akumulira greške termičkog širenja olovnog zavrtnja-i otklon alata preko uzastopnih puteva bušenja između redova-po{2}}.

· Korektivna radnja:Re-reprojektirao strategiju putanje alata koristeći objedinjeno pozicioniranje datuma iz centralnog koordinatnog početka. Primijenjeni-modeli termalne kompenzacije u realnom vremenu na CNC kontroler i implementirana regionalna distribucija putanja.

· Podaci o verifikaciji:Integrisana 100% kontrola položaja navoja pomoću optičkih koordinatnih mernih mašina (CMM). Smanjena kumulativna greška nagiba matrice preko 1000 mm na manje od ili jednako ±0,01 mm.

Ispuštanje kontaminacije u visoko{0}}optičkim komorama u vakuumu

· Incident:Vakum{0}}kompatibilna aluminijska optička ploča instalirana unutar 1×10⁻⁵Pa vakuumska komora oslobađa zarobljenu vlagu i organske isparljive tvari, zatvarajući osnovni tlak u komori na 1×10⁻⁴Pa i zamagljivanje susjednih silicijumskih sočiva.

· Osnovni uzrok:Standardna sumporna kiselina crna anodizacija formirala je porozni oksidni sloj koji je zarobio hemiju i atmosfersku paru.

· Korektivna radnja:Prebačene specifikacije podloge za vakuumske konstrukcije na visoke-čistoće, niske-uključenosti 6061-T6 zalihe. Zamijenjena je standardna crna anodizacija s neporoznom kemijskom provodljivom konverzijom hromata (MIL-DTL-5541) i uvedeno vakuumsko termičko pečenje nakon obrade (150^∘C na 1×10⁻³ Pa 12 sati).

· Podaci o verifikaciji:Analiza rezidualnog gasa (RGA) potvrdila je da su stope otplinjavanja pale ispod 1×10⁻⁹Torr⋅L/s⋅cm², omogućavajući pritisci u komori da postignu 1×10⁻⁶ Pa.

Standardizirani proizvodni protokoli i standardi kvalitete

Eliminacija dugotrajne-dimenzionalne nestabilnosti kroz više-stepeno ublažavanje termičkog naprezanja i precizno mjerenje.

Cjevovod za upravljanje rezidualnim stresom

Standardne aluminijumske ploče se često deformišu nakon uklanjanja metala. Kontrolisani cevovod za oslobađanje od naprezanja se striktno sprovodi:

· Gruba obrada:Uklanjanje 80% zapremine zaliha korištenjem-brzine simetričnog džepa.

· Termička stabilizacija:Žarenje u peći za razbijanje površinske napetosti -indukovane obradom.

· Završna obrada:Niska-dubina--završnog reza (manje od ili jednako 0,1 mm) korištenjem poliranog mono{4}}kristalnog dijamanta ili mikro-karbidnih alata za sprječavanje površinskog mehaničkog naprezanja.

· Revizija stabilnosti:Svaka čvrsta aluminijumska ploča za lasersko poravnanje teškog ili velikog formata-podvrgava se 7-dnevnom zadržavanju u ambijentalnom okruženju nakon čega slijedi sekundarno skeniranje CMM površinskog profila prije konačnog puštanja u promet.

Točnost matrice niti i optička interoperabilnost

· Kumulativna kontrola tona:Lokacije matrične mreže se izračunavaju koristeći pomake centralnog datuma, a ne inkrementalno iskoračenje, održavajući tačnost mreže unutar manje od ili jednake ±0,01 mm preko 1000 mm.

· Čistoća niti:Slijepe narezne rupe se ispiru putem mlaznica rastvarača pod visokim-pritiskom kako bi se uklonile tekućine za narezivanje i aluminijske mikro-bruse.

· Testiranje interoperabilnosti:Jedinice prvog-artikla prolaze kroz fizičko testiranje sa Thorlabs ekvivalentnim optičkim nosačima, osiguravajući zamjenu optičke ploče ekvivalentnom thorlabs aluminijskoj ploči bez vezivanja montaže ili neusklađenosti nagiba.

Vakuum{0}}Kontrola degasiranja stepena

Za aplikacije ultra-visokog vakuuma (UHV), standardne završne obrade nisu dovoljne:

· Odabir podloge:Certificirane -aluminijske gredice 6061-T6.

· Površinska hemija:Konduktivni hromat konverzioni premaz prema MIL-DTL-5541 klasa 1A, izbjegavajući porozne anodne strukture.

· Degasiranje pečenja:Termalno pečenje u vakuumu eliminira hlapljive organske tvari i apsorbiranu vlagu prije zatvorenog pakiranja u čistoj prostoriji.

Kompletne tehničke specifikacije i granice tolerancije

Kvantitativni parametri za razrede materijala, završne obrade površine, tačnost nagiba matrice i granice ispuštanja gasa.

Precizne CNC aluminijumske ploče u odnosu na tradicionalne podloge za stolove

Benchmarking performansi u odnosu na proizvodnju limova, stolove od livenog gvožđa i modularne ekstruzije.

Optomehanički vodič za odabir i matrica supstrata

Usklađivanje čvrstih i saćastih struktura i površinskih tretmana sa vašim tačnim radnim okruženjem.

Odabir konfiguracije konstrukcije

· Čvrste aluminijumske ploče:Odaberite za visoku termičku masu, maksimalnu strukturnu krutost i gustu montažu. Preporučuje se za laserske-puteve velike snage i preciznu optičku interferometriju.

· Jezgrene ploče sa saćem:Odaberite kada ukupna težina sistema mora biti minimizirana bez gubitka krutosti na savijanje. Idealno za prijenosne uređaje za testiranje, vazdušne optičke platforme i sklopove robotskog vida na kraju--ruka.

Standardni izbor niti

· Metrička M6 mreža (razmak od 25 mm):Standardna konfiguracija za evropske i azijske optičke nosače, optomehaničke stepenice i industrijske okvire vizije.

· Imperial 1/4"-20 Grid (razmak od 1 inča):Standardna konfiguracija za sjevernoamerički laboratorijski hardver i standardne Thorlabs ili Newport optomehaničke sklopove.

-Matrica završne obrade površine specifična za aplikaciju

· Standardne optičke laboratorije:NavediteTip II mat crna anodizirana. Absorbs >95% zalutalog vidljivog svjetla i otporan je na grebanje površine od montažnih stubova od nehrđajućeg čelika.

· Visoko-Komore sa visokim vakuumom/termalnim vakuumom:Odredite MIL-DTL-5541 provodnu hromatnu konverziju uparen sa aluminijumom visoke čistoće 6061-T6 da održite granice ispuštanja ispod 1×10⁻⁹Torr⋅L/s⋅cm².

· Visoka-istrošenost/prenosivi terenski uređaji:Odredite eloksiranje tvrdog premaza tipa III (debljine 25–50 μm) kako biste spriječili površinsko grebanje tokom čestih repozicioniranja komponenti.

Više-Cijevovod za osiguranje kvaliteta i mjeriteljstvo

Rigorozna kontrola kvaliteta u 6 koraka od verifikacije sirove gredice do konačnog mapiranja površine CMM-a.

1. Validacija sirovina:Certifikati o ispitivanju materijala (MTC) koji potvrđuju hemijski sastav i mehaničku granicu tečenja provjeravaju se za svaku seriju aluminija. Niska-provjera čistoće inkluzije se primjenjuje na zalihe vakuum{2}}vrste.

2. Inspekcija prvog artikla (FAI):Uključuje kompletan3D CMM dimenzionalna inspekcija, mjerenje navoja pomoću mjerača utikača klase 6H ili 2B i mjerenje hrapavosti površine pomoću kontaktnih profilometara.

3. U-Nadgledanje procesa:CNC mašine koriste laserske alate za postavljanje za praćenje habanja reznih ivica, sprečavajući pomeranje navoja preko velikih rasporeda matričnih rupa.

4. Specijalizovani optički pregledi:

· Mapiranje ravnosti:Izmjereno na granitnim površinskim pločama klase 00 korištenjem više-tačaka CMM sonde.

· Provjera angažmana niti:Test postavljen pomoću standardizovanih optičkih stubova preko uglova, centra i perimetarske mreže.

· Certifikat za otplinjavanje:Vakuum{0}}lote se provjeravaju putem podataka analize rezidualnog gasa (RGA).

5. Završna inspekcija i izvozno pakovanje:Ploče su-očišćene rastvaračem kako bi se eliminirale tekućine za rezanje, umotane u ne-abrazivni anti-film i obložene prilagođenim drvenim kućištima-obloženim pjenom kako bi se spriječilo izobličenje ravne površine tokom međunarodnog tranzita.

Specijalizovana industrijska primena okruženja

Dokazani učinak u mikroskopiji, laserskoj obradi, UHV testiranju i sistemima za mobilni vid.

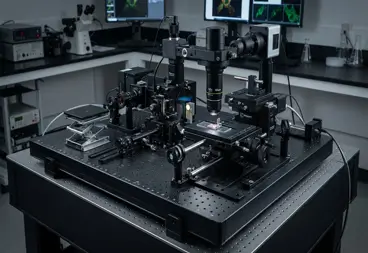

Platforme za biološke i fluorescentne mikroskopije

Bazne ploče visoke{0}}ravnosti pružaju stabilne platforme za montažu sa{1}}prigušenim vibracijama za objektive, razdjelnike snopa i EMCCD kamere visoke{2}}osjetljivosti.

Poravnavanje{0}}industrijskog laserskog sistema velike snage

Čvrsti crni anodizirani aluminijumski sklopovi optičkih ploča dizajnirani da apsorbuju zalutale refleksije i sidrene zrake{0}}oblikuju galvo glave, ogledala i optiku za fokusiranje.

Vakuumske optičke komore za testiranje

Vakuumski kompatibilne aluminijske optičke matične ploče koje rade unutar termalnih-vakumskih komora za ispitivanje okoliša za satelitske senzore i optička opterećenja.

Automatizovani sistemi mašinskog vida

Lagani aluminijumski podsklopovi optičkih ploča u obliku saća montirani direktno na 6-osi industrijske robotske ruke za inline skeniranje grešaka u realnom vremenu.

Dobijte ponudu za aluminijske optičke klupe

Često postavljana pitanja





01.Zašto se velike aluminijske optičke ploče iskrivljuju tokom vremena i kako spriječiti dugotrajno-izobličenje?

Unutrašnje zaostalo naprezanje od sirovog ekstrudiranja ili agresivnog-brzovog grubog glodanja polako se oslobađa tokom sedmica, izvlačeći ne-žarene aluminijumske ploče iz ravnosti. Iskrivljenje se sprečava izvođenjem trostepenog ciklusa oslobađanja od termičkog stresa-(345^∘C nakon{0}}gruba, 160^∘C nakon -polu-završne obrade) i provođenje 7-dnevnog statičkog CMM zadržavanja prije završne obrade površine.

02.Da li crna anodizacija uzrokuje smetnje navoja ili spajanje koraka na M6 i 1/4"-20 nareznim rupama?

Standardna crna anodizacija tipa II dodaje 10-20 μm nakupljanja oksida po površini, što smanjuje prečnike unutrašnjeg navoja i rizikuje nakon vezivanja. Ureznice za navoje se kompenziraju-prije obrade, a svaki navoj je 100% provjeren korištenjem 6H ili 2B go/no-go/no{7}}mjernih mjerača navoja nakon anodizacije.

03.Kako spriječiti ispuštanje plinova kada postavljate aluminijske klupe unutar visoko{0}}vakumskih komora?

Standardna sumporna anodizacija zadržava molekule vode i hlapljiva ulja za rezanje unutar poroznih anodnih slojeva. Za postavke visokog{1}}vakuma, visoke-niske-niske praznine 6061-T6 zaliha je kombinovana sa ne-poroznom hemijskom konverzijom hromata (MIL-DTL-5541) i 150^∘C termalno vakuumsko pečenje, održavajući stope ispuštanja gasova ispod 1×10⁻⁹Torr⋅L/s⋅cm².

04.Da li su ove prilagođene optičke ploče direktno kompatibilne sa komercijalnim postoljama i linearnim stepenicama?

Da. Razmaci rastojanja mreže (25 mm metrički ili 1-imperijski), provrta rupa i parametri dubine navoja striktno se pridržavaju komercijalnih standarda za optičku montažu. Prve-inspekcije artikla testiraju postavljanje standardnih stubova od nehrđajućeg čelika preko ivica, centra i kutnih pozicija mreže kako bi se garantiralo glatko umetanje konca.

05.Kada inženjer treba da izabere čvrstu aluminijumsku ploču u odnosu na laganu ploču sa saćem?

Čvrste aluminijske ploče od 12,7 mm ili 25,4 mm daju visoku termičku inerciju, odlično lokalno prigušivanje i fleksibilnost guste montaže za stacionarne laserske postavke. Strukture jezgra u obliku saća smanjuju ukupnu masu do 65% uz očuvanje krutosti na savijanje, što ih čini idealnim za faze dinamičkog kretanja, nosivost u zraku ili mobilne uređaje za vid.

06.Mogu li se ne-profili za montažu nestandardne ili mješovite metričke/imperijalne mreže kombinirati na jednoj ploči?

Da. Budući da se svaka ploča gloda direktno na više-osnim CNC mašinama, prilagođeni provrti za perifernu montažu, rupe za klinove za poravnanje i mješovite veličine navoja (npr. M6 mreža sa M4 perifernim nosačima) su ugrađeni direktno iz vašeg 3D CAD modela bez troškova hard alata.

Pošaljite svoje CAD datoteke za trenutne povratne informacije o proizvodnosti i transparentne cijene.

Pošaljite svoje 2D/3D CAD datoteke (STEP, IGS ili PDF) za sveobuhvatnu procjenu DFM proizvodnosti i detaljnu ponudu u roku od 24 sata.
