Šta je CMM? Precizna inspekcija za prilagođene mašinske dijelove

UCNC obrada po narudžbi, razlika između prototipa koji odgovara i izgubljenog budžeta često se svodi na mjernu nesigurnost. Za menadžere projekata i mašinske inženjere, otpadni deo je više od materijalnog gubitka.

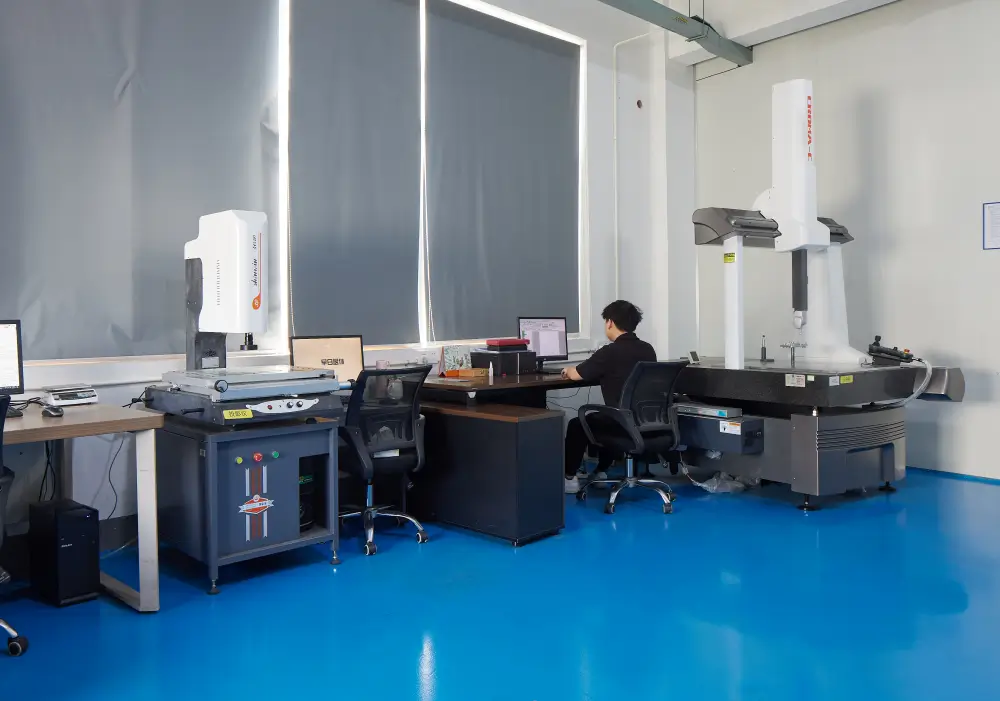

To uzrokuje kašnjenja u proizvodnji. To također podiže projektUkupni trošak vlasništva (TCO). U Xiamen Dazao Machinery, mi koristimoMašina za mjerenje koordinata (CMM)tehnologija kao više od konačne provjere kvaliteta. Također ga koristimo kao proaktivni inženjerski alat za osiguranjetačnost dimenzijasvakog dela koji proizvodimo.

IntegracijomCMM inspekcijau našeCNC proizvodni proces, prelazimo sa reaktivnog pregleda naproizvodnja bez-defekta. Ovaj pristup je ključan za susretISO 9001 standardi kvaliteta. Takođe pomaže u održavanjukonzistentnost serijepotreban u automobilskoj industriji, vazduhoplovstvu i robotici.

Kako CMM inspekcija smanjuje TCO za prilagođene CNC obrađene dijelove

Mnogi dobavljači inspekciju tretiraju kao naknadnu misao. Međutim, ako propustite odstupanje tokomInspekcija prvog artikla (FAI)faza, čitava serija će možda trebati doradu.

CMM hvata milione tačaka podataka u komponenti. Ovo nam omogućava da provjerimo složenostGeometrijsko dimenzioniranje i tolerancija(GD&T)zahtjevi. Ručni alati poput čeljusti ili mikrometara ne mogu ih precizno izmjeriti. Kada radite s proizvođačem koji koristi strogeprovjere dimenzija, smanjujete rizik od kasnih kvarova pri montaži.

Zašto je tačnost dimenzija bitna u globalnim CNC lancima opskrbe?

Za inženjere koji rade na-robotici visokih performansi ili svemirskom hardveru, "dovoljno blizu" nikada nije prihvatljivo. Odstupanje od samo 0,05 mm može uzrokovati mehaničko vezivanje ili probleme s vibracijama. Korištenje CMM omogućavavalidacija procesaneophodno da se garantuje da svaka jedinica u seriji od 10.000 komada bude u skladu sa originalomCAD poređenjespecifikacije.

Uobičajene zamke CMM inspekcije u preciznoj CNC proizvodnji

Preciznost je dobra koliko i metodologija mjerenja. Nepravilna upotreba CMM-a može uzrokovati "duhove" greške. Ova očitavanja mogu sugerirati da je komponenta izvan tolerancije. Zapravo, može zadovoljiti specifikacije, ili može biti suprotno.

1. Izbjegavanje grešaka kompenzacije sonde u CMM mjerenju

Ako uneseteprečnik sondepogrešno u CMM softveru, sistem koristi pogrešan pomak. Ovo uzrokuje dosljednu grešku u svim mjerenjima. Naš protokol zahtijeva svakodnevnoglavna kalibracija sfere. Ovo osigurava da je efektivni prečnik rubinskog vrha tačan unutar ±0,0001".

2. Rješavanje problema dizajna učvršćenja i elastične deformacije

Zavisoka-tolerancijatankih{0}}komponenti, sila stezanja može izazvati privremenu elastičnu deformaciju. Ako mjerite dio dok se izobličuje, dobit ćete nevažeće podatke. Koristimo običajsoft{0}}priključci za vilicudizajniran da bezbedno drži radni komad bez lokalnog naprezanja koji utiče na geometriju.

3. Uticaj termičkog okruženja na tačnost mjerenja CMM

Metali se šire i skupljaju s temperaturom. Razlika od čak 5 stepeni može pomjeriti dimenzije izvan granice tolerancije visoko{2}}preciznog dijela. Naša soba za inspekciju ostaje na 20 stepeni (±1 stepen) kako bismo osiguraliCMM izvještajpokazuje prave, stabilne dimenzije materijala.

Kako izbjeći pristrasnost CMM programiranja u preciznom mjerenju?

Jedna uobičajena frustracija na inženjerskim forumima (poput r/Machinista) je neusklađenost. To se dešava između mjerenja dobavljača i interne inspekcije klijenta. Ovo često nije mehanička greška, već "pristranost programiranja".

Različiti CMM programeri mogu odabrati različite strategije poravnanja (npr. iterativno poravnanje naspram CAD-baziranog poravnanja podataka). Ako metoda poravnanja u fabrici i fabrici za finalnu montažu nije ista, dva dobra dela mogu izgledati "izvan specifikacija".

U Dazao-u nudimo aIzveštaj CMM inspekcijesa jasno definisanim koordinatnim sistemom poravnanja. Ovo pomaže vašem dolaznom QC timu da izjednači naše rezultate 1:1. Također smanjuje "lažne neuspjehe" koji troše vrijeme vašeg tima.

Korišćenje CMM podataka za DFM optimizaciju: Vodič za mašinske inženjere

Mnogi proizvođači čuvaju svoje CMM podatke, ali mi ih koristimo zaDizajn za proizvodnju (DFM)optimizacija. Analizirajući širenje mjerenja u seriji, možemo pronaći karakteristike koje su često blizu granice tolerancije.

Često su ove karakteristike funkcionalno irelevantne, ali je geometrijski teško konzistentno obrađivati. Kada naš CMM otkrije ovaj obrazac, mi ga ne prijavljujemo samo.

Također predlažemo klijentu promjene dizajna. Smanjenjem tolerancija na ne-kritičnim karakteristikama i pooštravanjem funkcionalnih, pomažemo u smanjenju troškova proizvodnje. To radimo bez smanjenja vaših performansiprilagođeni mašinski delovi. Ovo zajedničko dijeljenje podataka pretvara CMM iz "policajca" u alat za održivi razvoj proizvoda.

Napredna CMM inspekcija i kontrola kvaliteta-vođena podacima

ModernaCNC proizvodni procesmenadžment se razvija. Prešli smo pored jednostavnog testiranja "položio/ne prošao" na pristup{1}}vođen podacima.

Korištenje SPC analize kako bi se osigurala globalna konzistentnost serije

Koristeći izlazne podatke iz naših CMM-ova, mi provodimoStatistička kontrola procesa (SPC). Ovo nam omogućava da mapiramo "indeks sposobnosti procesa" (Cpk) naših CNC mašina. Kada se alat pomakne prema gornjoj granici dozvoljenog opsega tolerancije, sistem šalje upozorenje. Poziva na ispravku alata prije nego što dođe do bilo kakvog-problema-odstupanja.

Korištenje CMM podataka za prediktivnu kompenzaciju CNC alatnih strojeva

Ova integracija CMM podataka nazad u CNC program omogućava "predvidljivu obradu". Mi ne otkrivamo samo greške; mi ih sprečavamo. Korišćenjem internog softvera za kompenzaciju mašine, prilagođavamo putanje alata koristeći prethodni ciklusCMM inspekcijski izvještaj. Ovo osigurava dugoročno-konzistentnost serijepreko cele trke.

Odabir prave metode dimenzionalne analize za CNC dijelove

Nije za svaku funkciju potreban CMM. Odabir odgovarajuće metode optimizira vrijeme isporuke i troškove.

Razumijevanje vašeg izvještaja o inspekciji CMM-a: Vodič za GD&T

Uobičajena frustracija za globalne klijente je primanje zbunjujućeg izvještaja o inspekciji. U Dazao Machinery vjerujemo u radikalnu transparentnost. NašIzveštaj CMM inspekcijeuključuje:

Analiza mape boja:Vizuelni prikaz (koristeći crvenu/zelenu/plavu) koji tačno pokazuje gdje dio odstupa od nominalnogCAD poređenje.

GD&T sažetak:Jasna provjera ravnosti, okomitosti i oblačića položaja.

Podaci o sljedivosti:Svaki izvještaj povezuje se sa određenom mašinom, operaterom i brojem serije sirovine. Ovo osigurava potpunu usklađenost saISO 9001zahtjevi revizije.

Razumijevanjem ovih izvještaja, možete donijeti informirane odluke o tolerancijama montaže vašeg projekta i performansama dobavljača.

Ovladavanje kvalitetom: prednost Xiamen Dazaoa

AtXiamen Dazao Machinery, prepoznajemo da je preciznost temelj vašeg inženjerskog uspjeha. Kao aproizvođač po meriidobavljač, slijedimo striktnoZahtjevi kvaliteta ISO 9001. Ne tretiramo CMM kao što je lijepo--imati. Ona ostaje ključni kamen temeljac našeg proizvodnog načina razmišljanja.

Naš pogon ima nekoliko više-osnih CMM jedinica. Ovo nam omogućava da se nosimo sa složenom proizvodnjom-velikog obima.

Mi služimo medicinskoj i svemirskoj industriji. Razumijemo da se vaša reputacija oslanja na performanse naših dijelova. Kombinacijom naše snažne CNC obrade sa-vodećim inspekcijskim nadzorom, globalnim partnerima dajemo dokumentirani kvalitet. Ovaj kvalitet pojednostavljuje upravljanje lancem snabdevanja i smanjuje ukupne troškove kvaliteta.

Kada odaberete Dazao, ne birate samo fabriku. Vi dodajete-partnera za mjerenje visoke preciznosti u svoj razvojni životni ciklus. Premošćujemo jaz između namjere dizajna i stvarnih{3}}dijelova svijeta. Vaše komponente stižu spremne za montažu.

Često postavljana pitanja (FAQ)

Q1. Zašto je CMM inspekcija pouzdanija od ručne kontrole CNC dijelova?

A:CMM smanjuje ljudsku grešku zbog neujednačenog kontaktnog pritiska. Mjeri 3D oblike i složenostGD&Tsa velikom preciznošću. Ručni alati često ne mogu uhvatiti ove detalje. Ovo pomaže da se osiguraserija konzistentnarezultati u serijama.

Q2. Kako se nosite s kontrolom kvaliteta za-CNC obrađene dijelove velike količine?

A:Mi implementiramoStatistička kontrola procesa (SPC)korištenje CMM podataka za praćenje stabilnosti procesa. Ovo nam omogućava da predvidimo trošenje alata i primenimo potrebne pomake pre nego što delovi ispadnu vanvisoka-tolerancijaspecifikacija.

Q3. Možete li izvesti obrnuti inženjering koristeći CMM podatke?

A:Da. Za izvođenje koristimo CMM podatkeobrnuti inženjering, generiranje tačnih 3D CAD modela iz postojećih fizičkih dijelova. Ovo je od vitalnog značaja za zamjenu starih dijelova ili optimizaciju dizajna u automobilskoj i svemirskoj industriji.

Q4. Koja je razlika između kontaktnog CMM-a i beskontaktnog optičkog sistema?

A:Kontaktni CMM koristi fizičku sondu sa rubinskim vrhom da dodirne dio. vrlo precizan za mjerenje geometrijskih karakteristika.

Optički sistemi koriste kamere ili lasere za mjerenje. Ova metoda je brža i dobro funkcionira za osjetljive, male ili meke materijale. Ovi materijali se mogu saviti pod pritiskom sonde.

Q5. Kako osiguravate da je sam CMM tačan?

A: Naši CMM se podvrgavaju planiranoj kalibraciji koja se može pratiti prema nacionalnim standardima. Vršimo svakodnevne "Master Sphere" testove kako bismo provjerili performanse sonde. Održavamo područje inspekcije na 20 stupnjeva kako bismo spriječili greške u termičkom širenju.

Q6. Da li dajete izvještaj o inspekciji CMM-a uz svaku narudžbu?

A: Da. ZaCNC obrada po narudžbiprojekata, pružamo punuFAI (Inspekcija prvog članka)izvještaj kao standard. Za pune serije proizvodnje, možemo obezbijediti-specifične sažetke inspekcije na zahtjev kako bismo zadovoljili vaše zahtjeve za osiguranje kvaliteta.

Q7. Možete li izmjeriti posebno obrađene dijelove koji su veliki ili teški?

A: Da, naš objekat ima CMM velike-koverte. Rade teške industrijske komponente. Oni također zadržavaju istu mikro{3}}preciznost kao i manji dijelovi.

Q8. Šta će se dogoditi ako dođe do neslaganja između mojih i vaših mjerenja?

A: Dajemo prioritet zajedničkom rješavanju. Sa vašim timom ćemo pregledati naše CMM programsko usklađivanje i postavke kompenzacije sonde. Ako razlika u mjerenju proizlazi iz promjena podešavanja, dijelimo naše neobrađene podatke o mjernim točkama. Vaš inženjerski tim tada može izvršiti reviziju naše metode verifikacije u odnosu na vašu.
